产品中心

PRODUCT CENTER

加工中心沈阳一机

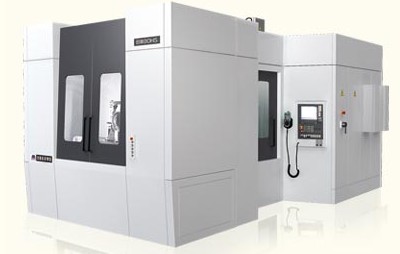

卧式加工中心

各轴行程


X轴
mm
700
Y轴
mm
630
Z轴
mm
550(630)
加速度


X、Y、Z轴
m/s2
10
轴快移速度


X、Y、Z轴
m/min
60
切削进给X，Y，Z
mm/min
0-60000
机床精度（按德国VDI/DGQ3441标准）


双向定位精度X、Y、Z
mm
0.006
双向重复定位精度X、Y、Z
mm
0.004
电主轴


主轴数量

单主轴
主轴锥孔

HSK A63
主轴转速
r/min
20-16000
最大功率
kW
18/23
最大扭矩
Nm
61/80
主轴轴承直径
mm
70
主轴起停时间
sec
1
主轴润滑

脂（油气）润滑
主轴平衡等级

Q1
冷却系统


主轴刀具中心内冷却压力

20（50）
外冷却压力

3.5
测量系统


X、Y、Z、B轴

绝对式闭环
数控系统

Siemens 840D
数控工作台


双交换工作台


工作台尺寸
mm
630×630
工作台承重
kg
800
工作台最大旋转速度
r/min
40
工作台分度
°
0.001
工作台定位精度

8 arc sec
工作台重复定位精度

5 arc sec
双交换工作台交换时间

7 arc sec
刀具参数


刀库形式

圆盘式
刀库容量

16/32
刀柄规格

HSK A63
刀具最大长度
mm
350(500)
刀具最大直径
mm
125(250)
刀具最大重量
kg
12
换刀时间
sec
1/3.5(2/5)
电源
VAC,Hz
3-380,50
电源总容量
KVA
65
气源


压缩空气压力
bar
4-6
压缩空气消耗量
m3/h
10
机床主机净重
kg
15000
机床主机外形尺寸（长×宽×高）
m
5.6×2.6×3.75
机床安装尺寸（长×宽×高）
m
5.6×3.7×3.75








轴行程


X轴
mm
700
Y轴
mm
630
Z轴
mm
550(630)
加速度


X、Y、Z轴
m/s2
10
轴快移速度


X、Y、Z轴
m/min
60
切削进给X，Y，Z
mm/min
0-60000
机床精度（按德国VDI/DGQ3441标准）


双向定位精度X、Y、Z
mm
0.006
双向重复定位精度X、Y、Z
mm
0.004
电主轴


主轴数量

单主轴
主轴锥孔

HSK A63(A100)
主轴转速
r/min
20-12000
最大功率
kW
18/23
最大扭矩
Nm
172/225
主轴轴承直径
mm
90(110)
主轴起停时间
sec
1
主轴润滑

脂（油气）润滑
主轴平衡等级

Q1
冷却系统


主轴刀具中心内冷却压力

20(50)
外冷却压力

3.5
测量系统


X、Y、Z、B轴

绝对式闭环
数控系统

Siemens 840D
数控工作台


双交换工作台


工作台尺寸
mm
630×630
工作台承重
kg
800
工作台最大旋转速度
r/min
40
工作台分度
°
0.001
工作台定位精度
arc sec
8 arc sec
工作台重复定位精度
arc sec
5 arc sec
双交换工作台交换时间
arc sec
7 arc sec
刀具参数


刀库形式

圆盘式 链式
刀库容量

16/32 32/48
刀柄规格

HSK A63(A100)
刀具最大长度
mm
350(550)
刀具最大直径
mm
125(320)
刀具最大重量
kg
12(25)
换刀时间
sec
1/3.5(2/5)
电源
VAC,Hz
3-380,50
电源总容量
KVA
65
气源


压缩空气压力
bar
4-6
压缩空气消耗量
m3/h
10
机床主机净重
kg
15000
机床主机外形尺寸（长×宽×高）
m
5.6×2.2×3.75
5.6×3.5×3.75
机床安装尺寸（长×宽×高）
m
5.6×3.7×3.75
6.2×3.35×3.75
6.2×3.5×3.











各轴行程


X轴
mm
700
Y轴
mm
350(450)
Z轴
mm
550
加速度


X、Y、Z轴
m/s2
10
轴快移速度


X、Y、Z轴
m/min
60
切削进给X，Y，Z
mm/min
0-60000
机床精度（按德国VDI/DGQ3441标准）


双向定位精度X、Y、Z
mm
0.006
双向重复定位精度X、Y、Z
mm
0.004
电主轴


主轴数量

双主轴
主轴锥孔

HSK A63
主轴转速
r/min
20-16000
最大功率
kW
18/23
最大扭矩
Nm
61/80 172/225
主轴轴承直径
mm
70
主轴起停时间
sec
1
主轴润滑

脂润滑
主轴平衡等级

Q1
冷却系统


主轴刀具中心内冷却压力

20(50)
外冷却压力

3.5
测量系统


X、Y、Z、B轴

绝对式闭环
数控系统

Siemens 840D
数控工作台


双交换工作台


工作台尺寸
mm
630×630
工作台承重
kg
800
工作台最大旋转速度
r/min
40
工作台分度
°
0.001
工作台定位精度
arc sec
8 arc sec
工作台重复定位精度
arc sec
5 arc sec
双交换工作台交换时间
arc sec
7 arc sec
刀具参数


刀库形式

链式刀库
刀库容量

48/60
刀柄规格

HSK A63
刀具最大长度
mm
350
刀具最大直径
mm
125
刀具最大重量
kg
2/5
换刀时间
sec
15
电源
VAC,Hz
3-380,50
电源总容量
KVA
85
气源


压缩空气压力
bar
4-6
压缩空气消耗量
m3/h
12
机床主机净重
kg
16000
机床主机外形尺寸（长×宽×高）
m
5.6×3.42×3.75
机床安装尺寸（长×宽×高）
m










X轴工作行程
mm
1200 (-600~+600)
Y轴工作行程
mm
1000(150~1150)
Z轴工作行程
mm
1000(200~1200)
工作台尺寸
mm
800×800
NC工作转台(B轴)分度
度
0.001
工作台最大负荷(工件+夹具)
kg
2000
NC工作转台(B轴)最大旋转速度
rpm
25
双交换工作台交换时间
sec.
12
主轴类型

电主轴
主轴最大功率(HSKA63, HSKA100)
kW
35/44或32/41
主轴扭矩(HSKA63, HSKA100)
Nm
262/341或306/392
主轴最高转速(HSKA63, HSKA100)
rpm
8000或12000
X/Y/Z轴快移速度
m/min
50/50/50
X/Y/Z轴加速度
m/s2
6/6/5
换刀时间(切屑-切屑)(超重、超长刀具)
sec.
6(8)
刀柄类型

HSK A100
刀库容量
把
40/60(选项)
主轴刀具中心内冷却液压力(选项)
bar
25(50, 分级可调)
机床净重量
kg
20000
双向定位精度


X, Y, Z 轴
mm
0.006
B轴(工作转台)
arc sec.
8
双向重复定位精度


X, Y, Z 轴
mm
0.004
B轴(工作转台)
arc sec.
5
主机外形尺寸(长×宽×高)
mm
6330×4270×3850
机床安装尺寸(长×宽×高) 后排屑型
mm
7190×5130×3850


工作台



工作台尺寸
mm
700×410
700×410
允许最大荷重
kg
300
300
T型槽尺寸
mm×个
18×3
18×3
加工范围



工作台最大行程－X轴
mm
610
750
滑座最大行程－Y轴
mm
410
410
主轴箱最大行程－Z轴
mm
410
410
主轴端面至工作台面距离



最大
mm
540
540
最小
mm
130
130
主轴



锥孔（7：24）

BT40
BT40
转数范围
r/min
60-8000
60-8000
最大输出扭矩
N.m
35.8
35.8
主轴电机功率
kW
7.5/11
7.5/11
进给



切削进给速度范围
mm/min
1-20000
1-20000
快速移动



X轴
m/min
36
36
Y轴
m/min
36
36
Z轴
m/min
24
24
刀库



最大刀具长度
mm
200
200
形式

盘式(机械手)
盘式(机械手)
容量
把
16
16
最大刀盘直径



満刀
mm
φ80
φ80
相邻空刀
mm
φ150
φ150
换刀时间
s
2.8(刀对刀)
2.8(刀对刀)
机床定位精度



执行标准JISB6192



X轴
mm
±0.005/300
±0.005/300
Y轴
mm
±0.005/300
±0.005/300
Z轴
mm
±0.005/300
±0.005/300
重复定位精度



执行标准JISB6192



X轴
mm
±0.003
±0.003
Y轴
mm
±0.003
±0.003
Z轴
mm
±0.003
±0.003
机床重量
kg
4190
4490
电气总容量
KVA
15
15
机床轮廓尺寸
mm
2050/2500/2600
2200/2500/2600
数控系统

法那克
法那克

,

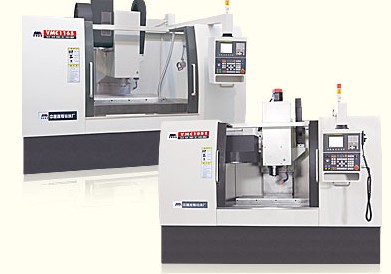

VMC1051
VMC1165
VMC1165s
工作台




工作台尺寸
mm
1120×510
1200×610
1200×610
允许最大荷重
kg
600
700
700
T型槽尺寸
mm×个
18×5
18×5
18×5
加工范围




工作台最大行程－X轴
mm
1000
1100
1100
滑座最大行程－Y轴
mm
510
650
650
主轴箱最大行程－Z轴
mm
510
610
610
主轴端面至工作台面距离




最大
mm
640
730
730
最小
mm
130
120
120
主轴




锥孔（7：24）

BT40
BT40
BT50
转数范围
r/min
60-7000
60-7000
60-6000
最大输出扭矩
N.m
52.5
52.5
95.4
主轴电机功率
kW
11/15
11/15
15/18.5
进给




切削进给速度范围
mm/min
1-10000
1-10000
1-10000
快速移动




X轴
m/min
18/24
18/24
18/24
Y轴
m/min
18/24
18/24
18/24
Z轴
m/min
18
18
18
刀库




最大刀具长度
mm
200
200
200
形式

盘式(机械手)
斗笠式
盘式(机械手)
斗笠式
盘式(机械手)
斗笠式
容量
把
24
20
24
20
20
16
最大刀盘直径




満刀
mm
φ80
φ80
φ110
相邻空刀
mm
φ150
φ150
φ150
换刀时间
s
3.5(刀对刀)
7(刀对刀)
3.5(刀对刀)
7(刀对刀)
3.5(刀对刀)
7(刀对刀)
机床定位精度




执行标准JISB6192




X轴
mm
±0.005/300
±0.01/300
±0.01/300
Y轴
mm
±0.005/300
±0.01/300
±0.01/300
Z轴
mm
±0.005/300
±0.01/300
±0.01/300
重复定位精度




执行标准JISB6192




X轴
mm
±0.003
±0.003
±0.003
Y轴
mm
±0.003
±0.003
±0.003
Z轴
mm
±0.003
±0.003
±0.003
机床重量
kg
6460
7660
7860
电气总容量
KVA
15
20
20
机床轮廓尺寸
mm
2900/3000/2610
3100/3100/2710
3100/3100/2710
数控系统

法那克
法那克









工作台


工作台尺寸
mm
630×850
两立柱间最大距离
mm
1020
允许最大荷重
kg
500
T型槽尺寸
mm×个
18×5
加工范围


滑鞍最大行程－X轴
mm
630
工作台最大行程－Y轴
mm
500
主轴箱最大行程－Z轴
mm
450
主轴端面至工作台面距离


最大
mm
600
最小
mm
150
主轴


锥孔（1:10）

HSKA63
转速范围
r/min
40-16000
最大输出扭矩
N.m
61/80
主电机功率
kW
18/30
快速移动


X轴
m/min
40
Y轴
m/min
40
Z轴
m/min
40
刀库


最大刀具长度
mm
300
形式

伞式
容量
把
16把
换刀时间（刀对刀）
s
3
最大刀具重量
kg
7
机床定位精度


执行标准（ISO 10791-4）
mm
0.014(0.006带光栅尺)
执行标准（JISB6330）
mm
±0.008(±0.003带光栅尺)
重复定位精度


执行标准（ISO 10791-4)
mm
0.008(0.003带光栅尺)
执行标准（JISB6330）
mm
±0.004(±0.0015带光栅尺)
主机重量
kg
7000
电气总容量
KVA
60
数控系统

西门子










行程





X轴行程
mm
650
800
1000
1200
Y轴行程
mm
400
500
600
600
Z轴行程
mm
480
550
600
700
工作台





工作台面积（长×宽)
mm
800×420
1050×500
1300×600
1300×600
T型槽
mm
3×18H7
3×18H7
5×18H7
5×22H7
工作台最大负载
kg
400
600
1000
800
工作台上表面距地面的距离
mm
810
800
870
1050
主轴





主轴电机功率★
kW
7.5/11
7.5/11kW
11/15
15/18.5
主轴锥孔

BT40
BT40
BT40
BT50
主轴转数
r/min
50-6000
50-6000
50-6000
50-6000
主轴鼻端距工作台表面距离
mm
80-560
120-670
180-780
160-860
输出扭矩★
N.m
35.8
44.6
70
95.4
进给





伺服电机功率X/Y/Z★
kW
2.5/2.5/2.5
2.5/2.5/2.5
4/4/4
4/4/4
伺服电机扭矩X/Y/Z★
kW
20/20/20
20/20/20
22/22/22
22/22/22
快移速度X/Y/Z
m/min
12/12/12
16/16/15
15/15/12m/min
24/24/20
导轨形式

滑轨
滑轨
滑轨
线轨
刀库





刀库形式

斗笠式
斗笠式
斗笠式
圆盘式
刀库容量
把
16
16
20
24
刀具最大直径/重量/长度
/kgs/mm
90/8/250
90/8/250
90/8/250
112/15kgs/350
自动换刀时间（刀对刀）
s
9
9
9s
3
其它





机床净重
kg
5000
6000
8500
10000
机床外型尺寸
mm
2280×2500×2400
2545×2600×2560
3250×2820×2885
3400×3205×3130



VMC1370
VMC1580
VMC1690
行程




X轴行程
mm
1300
1500
1600
Y轴行程
mm
700
800
900
Z轴行程
mm
650
700
680
工作台




工作台面积（长×宽)
mm
1400×710
1700×800
1800×900
T型槽
mm
5×18H7
5×22H7
5×22H7
工作台最大负载
kg
1000
1500
1600
工作台上表面距地面的距离
mm
920
1050
1030
主轴




主轴电机功率★
kW
15/18.5
15/18.5
15/18.5
主轴锥孔

BT50
BT50
BT50
主轴转数
r/min
50-6000
50-6000
50-6000
主轴鼻端距工作台表面距离
mm
150-800
170-870
160-840
输出扭矩★
N.m
95.4
95.4
95.4
进给




伺服电机功率X/Y/Z★
kW
4/4/4
4/4/4
4/4/4
伺服电机扭矩X/Y/Z★
N.m
22/22/22
22/22/22
22/22/22
快移速度X/Y/Z
m/min
15/15/12
15/15/12
15/15/12
导轨形式

滑轨
滑轨
滑轨
刀库




刀库形式

圆盘式
圆盘式
圆盘式
刀库容量
把
24
24
24
刀具最大直径/重量/长度
/kgs/mm
112/15/350
112/15/350
112/15/350
自动换刀时间（刀对刀）
s
3
3
3
其它




机床净重
kg
12000
14000
15000
机床外型尺寸
mm
3600×3500×2240
4300×3605×3050
4500×









工作台尺寸
mm
500×1000
500×1000
1300×600
1300×600
承重
kg
500
500
800
800
行程





X
mm
850
850
1000
1000
Y
mm
500
500
600
600
Z
mm
630
630
600
600
主轴锥孔

ISO 7:24 No40
ISO 7:24 No40
ISO 7:24 No40
ISO 7:24 No40
主轴转速
r/min
50-6000
50-6000
50-6000
50-6000
主轴最大扭矩
N.m
70/95
70/95
70/95
70/95
主电机输出功率（连续）
kW
11/15
11/15
11/15
11/15
主轴中心到导轨面距离
mm
575(直线导轨基面)
575(直线导轨基面)
605
605
主轴端面到工作台面距离
mm
150-780
150-780
180-780
180-780
进给速度
mm/min
1-10000
1-10000
1-10000
1-10000
快速移动





X、Y
m/min
24
24
24
24
Z
m/min
15
15
15
15
刀库容量
piece
16(斗笠)
-
20(斗笠)
-
刀柄规格

MAS 403 BT40
MAS 403 BT40
MAS 403 BT40
MAS 403 BT40
刀具最大长度/直径
mm
300/80
-
300/80
-
刀具最大重量
kg
6
-
6
-
龙门宽度
mm
-
-
-
-
定位精度





X、Y、Z
mm
±0.005/全行程
±0.005/全行程
±0.005/全行程
±0.005/全行程
重复定位精度





X、Y、Z
mm
±0.003
±0.003
±0.003
±0.003
外形尺寸
mm
2700×2456×3080
2700×2456×3080
3270×2650×2960
3270×2650×2960
机床重量
kg
6000
6000
7500
7500
电气总容量
KVA
35
35
35
35
数控系统

FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC



VMC1260
VM1260
VMC1410
VM1410
工作台尺寸
mm
1300×600
1300×600
1000×1400
1000×1400
承重
kg
1000
1000
1500
1500
行程





X
mm
1200
1200
1000
1000
Y
mm
600
600
1400
1400
Z
mm
610
610
550
550
主轴锥孔

ISO 7:24 No40
ISO 7:24 No40
ISO 7:24 No40
ISO 7:24 No40
主轴转速
r/min
50-6000(选项8000)
50-6000(选项8000)
20-3150
(50-5000选项)
20-3150
(50-5000选项)
主轴最大扭矩
N.m
70/95
70/95
150/205(95/130)
150/205(95/130)
主电机输出功率（连续）
kW
11/15
11/15
11/15
11/15
主轴中心到导轨面距离
mm
705
705
370(直线导轨安装基面)
370(直线导轨安装基面)
主轴端面到工作台面距离
mm
150-760
150-760
200-750
200-750
进给速度
mm/min
1-10000
1-10000
1-5000
1-5000
快速移动





X、Y
m/min
24
24
24
24
Z
m/min
15
15
15
15
刀库容量
piece
16(斗笠)
(可选斗笠20链条24)
-
20盘式
-
刀柄规格

MAS 403 BT40
MAS 403 BT40
ISO 7:24 JT50
ISO 7:24 JT50
刀具最大长度/直径
mm
300/110
-
300/110
-
刀具最大重量
kg
6
-
18
-
龙门宽度
mm
-
-
-
-
定位精度





X、Y、Z
mm
X:0.02 Y,Z:0.016
X:0.02 Y,Z:0.016
±0.005
±0.005
重复定位精度





X、Y、Z
mm
X:0.012 Y,Z:0.010
X:0.012 Y,Z:0.010
±0.003
±0.003
外形尺寸
mm
3315×2600×3300
3315×2600×3300
3970×3400×3700
3970×3400×3700
机床重量
kg
8000
8000
14000
13400
电气总容量
KVA
35
35
50
50
数控系统

FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC



VMC1814
VM1814
VMC2180
VM2180
工作台尺寸
mm
11600×1400
1300×600
1000×1400
1000×1400
承重
kg
1500
1000
1500
1500
行程





X
mm
1800
1200
1000
1000
Y
mm
1400
600
1400
1400
Z
mm
550
610
550
550
主轴锥孔

ISO 7:24 No50
ISO 7:24 No40
ISO 7:24 No40
ISO 7:24 No40
主轴转速
r/min
20-3150
50-6000(选项8000)
20-3150
(50-5000选项)
20-3150
(50-5000选项)
主轴最大扭矩
N.m
150/205
70/95
150/205(95/130)
150/205(95/130)
主电机输出功率（连续）
kW
11/15
11/15
11/15
11/15
主轴中心到导轨面距离
mm
370(直线导轨安装基面)
705
370(直线导轨安装基面)
370(直线导轨安装基面)
主轴端面到工作台面距离
mm
200-750
150-760
200-750
200-750
进给速度
mm/min
1-5000
1-10000
1-5000
1-5000
快速移动





X、Y
m/min
24
24
24
24
Z
m/min
15
15
15
15
刀库容量
piece
24盘式
-
20盘式
-
刀柄规格

ISO 7:24 JT50
MAS 403 BT40
ISO 7:24 JT50
ISO 7:24 JT50
刀具最大长度/直径
mm
300/110
-
300/110
-
刀具最大重量
kg
18
-
18
-
龙门宽度
mm
1500mm
-
-
-
定位精度





X、Y、Z
mm
±0.005mm
X:0.02 Y,Z:0.016
±0.005
±0.005
重复定位精度





X、Y、Z
mm
±0.003mm
X:0.012 Y,Z:0.010
±0.003
±0.003
外形尺寸
mm
4700×3970×3700mm
3315×2600×3300
3970×3400×3700
3970×3400×3700
机床重量
kg
17610kg
8000
14000
13400
电气总容量
KVA
50KVA
35
50
50
数控系统

FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC
FANUC 0i-MC



VMC21100
VMC21100
工作台尺寸
mm
1000×1950
1000×1950
承重
kg
3000
3000
行程



X
mm
2100
2100
Y
mm
1000
1000
Z
mm
850
850
主轴锥孔

ISO 7:24 No50
ISO 7:24 No50
主轴转速
r/min
20-4500
20-4500
主轴最大扭矩
N.m
381/470
381/470
主电机输出功率（连续）
kW
15/8.5
15/8.5
主轴中心到导轨面距离
mm
1040
1040
主轴端面到工作台面距离
mm
200-1085
200-1085
进给速度
mm/min
1-4000
1-4000
快速移动



X、Y
m/min
10
10
Z
m/min
7
7
刀库容量
piece
32链式
32链式
刀柄规格

ISO 7388 7:24 No 50
ISO 7388 7:24 No 50
刀具最大长度/直径
mm
350/125
-
刀具最大重量
kg
15
-
龙门宽度
mm
-
-
定位精度



X、Y、Z
mm
±0.008/全行程
±0.008/全行程
重复定位精度



X、Y、Z
mm
±0.005
±0.005
外形尺寸
mm
7075×4745×4372
7075×4745×4372
机床重量
kg
24450
23350
电气总容量
KVA
64
64
数控系统

FANUC 0i-MC
FANUC 0i-MC



TH54125×250A
TK54125×250A
工作台面积
mm
1250×2500
1250×2500
工作台承重
kg
4000
4000
工作台纵向行程X
mm
2700
2700
滑座横向行程Y
mm
1400
1400
滑枕垂直行程Z
mm
550
550
主轴转速
r/min
20-3150
20-3150
主电机功率
kW
11/15
11/15
主轴最大扭矩
N.m
150/205
150/205
主轴端面到工作台面最小距离
mm
200-750
200-750
切削进给X、Y、Z

1-5000
1-5000
快速移动X、Y、Z
mm/min
X:12 Y,Z:24
X:12 Y,Z:24
刀库容量（TH系列）
m/min
24
24
选刀方式（TH系列）
把
任意
任意
刀柄规格

ISO 7:24 JT50
ISO 7:24 JT50
拉钉规格

LD50D
LD50D
刀具最大长度/直径
mm
300/110
300/110
刀具最大重量
kg
18
18
换刀时间（TH系列）（刀－刀）
s
3.8
3.8
定位精度X、Y、Z
mm
X:0.026 Y:0.02 Z:0.016
X:0.026 Y:0.02 Z:0.016
重复定位精度X、Y、Z
mm
X:0.013 Y:0.012 Z:0.01
X:0.013 Y:0.012 Z:0.01
机床重量
kg
19500
19500
龙门宽度
mm
1500
1500
机床外形尺寸
mm
7500×4430×3850
7500×4430×3850
电气总容量
KVA
50
50
数控系统

FANUC 0i-MC
FANUC 0i-MC


工作台





工作台尺寸
mm
420×700
420×900
500×1000
520×1200
允许最大荷重
kg
300
300
500
500
T型槽尺寸

18×3
18×3
18×5
18×5
工作范围





工作台最大行程(X轴)
mm
650
760
850
1000
滑座最大行程(Y轴)
mm
420
420
510
510
主轴箱最大行程(Z轴)
mm
510
510
540
540
主轴鼻端至工作台面尺寸
mm
130-640
130-640
150-690
150-690
主轴





锥孔(7:24)

BT40
BT40
BT40
BT40
转速范围
r/min
8000
8000
8000
8000
最大输出扭矩
N.m
35.5
35.5
52.5
52.5
主轴电机功率
kW
7.5/11
7.5/11
11/15
11/15
主轴中心到立柱导轨面距离
mm


600
600
主轴传动

皮带式传动
皮带式传动
皮带式传动
皮带式传动
瓣刀

45度四瓣刀
45度四瓣刀
45度四瓣刀
45度四瓣刀
刀具





刀柄规格

MAS403: BT40
MAS403: BT40
MAS403: BT40
MAS403: BT40
拉钉规格

MAS403: LDA-BT40
MAS403: LDA-BT40
MAS403: LDA-BT40
MAS403: LDA-BT40
进给





进给速度
mm/min
1-10000
1-10000
1-10000
1-10000
快速移动





X轴
m/min
36
36
24/36
24/36
Y轴
m/min
36
36
24/36
24/36
Z轴
m/min
30
30
18/36
18/36
刀库





刀库形式

圆盘式
斗笠式
圆盘式
斗笠式
圆盘式
斗笠式
圆盘式
斗笠式
刀库容量
把
16
16
24
20
24
20
最大刀具长度
mm
300
300
300
300
最大刀具重量
kg
7
7
7
7
换刀时间(刀对刀)
s
2.8
7
2.8
7
3.5
7
3.5
7
最大刀盘直径





满刀
mm
φ80
φ80
φ80
φ80
相邻空刀
mm
φ125
φ125
φ150
φ150
定位精度





X轴、Y轴、Z轴





SB6330
mm
±0.005/300
±0.005/300
±0.005/300
±0.005/300
JB/T8771.4-1998
mm
0.015/0.012/0.015
0.015/0.012/0.015
0.02/0.015/0.015
0.02/0.015/0.015
重复定位精度





X轴、Y轴、Z轴





JISB6330
mm
±0.003
±0.003
±0.003
±0.003
JB/T8771.4-1998
mm
0.01/0.008/0.01
0.01/0.008/0.01
0.012/0.01/0.01
0.012/0.01/0.01
动力源





电压
V
380
380
380
380
电气总容量
KVA
25
25
25
25
气压
Mpa
0.5
0.5
0.5
0.5
机床尺寸





长×宽×高
mm
2200×2400×3000
2500×2400×3000
2840×2565×2944
3040×2565×2944
机床重量
kg
5100
5500
7300
7500
数控系统

FANUC 0i MC
FANUC 0i MC
FANUC 0i MC
FANUC 0i MC



VMC1100
VMC1300
VMC1600
工作台




工作台尺寸
mm
610×1300
700×1400
800×1700
允许最大荷重
kg
1000
1000
2000
T型槽尺寸

18×5
18×5
22×5
工作范围




工作台最大行程(X轴)
mm
1100
1300
1600
滑座最大行程(Y轴)
mm
610
700
800
主轴箱最大行程(Z轴)
mm
610
700
800
主轴鼻端至工作台面尺寸
mm
150-760
140-840
200-1000
主轴




锥孔(7:24)

BT40
BT50
BT40
BT50
BT50
转速范围
r/min
8000
6000
7000
6000
60-6000
最大输出扭矩
N.m
52.5
95.4
70
95.4
95.4
主轴电机功率
kW
11/15
15/18.5
11/15
15/18.5
15/18.5
主轴中心到立柱导轨面距离
mm
725
820
940
主轴传动

皮带式传动
皮带式传动
皮带式传动
瓣刀

45度四瓣刀
45度四瓣刀
45度四瓣刀
刀具




刀柄规格

MAS403: BT40
MAS403:BT50
MAS403:BT40
MAS403:BT50
MAS403:BT50
拉钉规格

MAS403:LDA-BT40
MAS403:LDA-BT50
MAS403:LDA-BT40
MAS403:LDA-BT50
MAS403:LDA-BT50
进给




进给速度
mm/min
1-10000
1-10000
1-10000
快速移动




X轴
m/min
24
24
18
Y轴
m/min
24
24
18
Z轴
m/min
18
18
15
刀库




刀库形式

圆盘式
斗笠式
圆盘式
斗笠式
圆盘式
斗笠式
圆盘式
斗笠式
圆盘式
斗笠式
刀库容量
把
24
20
20
16
24
20
20
16
20
16
最大刀具长度
mm
300
300
300
300
300
最大刀具重量
kg
7
15
7
15
15
换刀时间(刀对刀)
s
3.5
7
3.5
7
3.5
7
3.5
7
3.5
7
最大刀盘直径




满刀
mm
φ80
φ133
φ80
φ133
φ133
相邻空刀
mm
φ150
φ250
φ150
φ250
φ250
定位精度




X轴、Y轴、Z轴




SB6330
mm
±0.005/300
±0.005/300
±0.005/300
JB/T8771.4-1998
mm
0.012/0.015/0.015
0.025/0.015/0.015
0.025/0.015/0.015
重复定位精度




X轴、Y轴、Z轴




JISB6330
mm
±0.003
±0.003
±0.003
JB/T8771.4-1998
mm
0.012/0.01/0.01
0.014/0.01/0.01
0.014/0.01/0.01
动力源




电压
V
380
380
380
电气总容量
KVA
25
25
35
35
气压
Mpa
0.5
0.5
0.5
0.5
机床尺寸




长×宽×高
mm
2944×3225×3361
3600×3310×3550
4300×3600×3800
机床重量
kg
9500
12000
14000
数控系统

FANUC 0i MC
FANUC 0i MC
FANUC 0i MC



工作台


三轴(标配)


长×宽
mm
900×600
最大承重
kg
800
五轴(选配)


台面直径
mm
400
摆动角度
°
±120
转动角度
°
n×360
摆动速度
rpm
20
转动速度
rpm
25
摆动/转动精度
arcsec
±5
工作范围


X
mm
600
Y
mm
560
Z
mm
450
轴移动


X, Y, Z 轴加速度
m/s2
10
X, Y, Z 轴快移速度
m/min
40
精度


定位精度X/Y/Z轴
mm
0.008
重复定位精度X/Y/Z轴
mm
0.005
主轴


形式

电主轴
最大速度 max.
rpm
24000
最大功率(100%/60%)
kW
29/32
最大扭矩(100%/60%)
Nm
67/75
主轴锥孔

HSK 63 A
数控系统


Heidenhain

iTNC 530
Pick-up刀库


刀具数量

20
锥柄形式

HSK 63A
刀具直径(满刀/邻位空刀)
mm
75/120
最大刀具长度
mm
250
最大刀具重量

8
换刀时间T-T/C-C
s
4-6
外冷


微量润滑
中心
标准配置

侧面
可选配置
冷却液
中心
可选配置

侧面
可选配置
外观尺寸


长×宽×高
mm
3560×2394×3000





固定工作台面积
mm
2000×5000
工作台承重
kg
5000/m
工作台纵向行程X
mm
动横梁4500＋换刀行程160
滑座横向行程Y
mm
2000
滑枕垂直行程Z
mm
1000
B、C转角

B:+95°－-110° C:±200°
主轴锥孔

HSK-63E
主轴转速
r/min
240-24000
主电机功率
kW
27/34
主轴最大扭矩
N.m
40
主轴端面到工作台面最小距离
mm
200-1200
快速移动X、Y、Z
mm/min
X,Y:20 Z:18 B,C:10r/min
刀库容量（TH）系列

20(40)
选刀方式（TH）系列

任意
刀柄规格

HSK-63E
拉钉规格


刀具最大长度/直径
mm
350/105
刀具最大重量
kg
6
换刀时间（TH系列）刀－刀
s
邻刀0.63 远刀6.3
定位精度X、Y、Z
mm
X:0.025/2000 Y:0.025 Z:0.02
重复定位精度X、Y、Z
mm
X:0.01/2000 Y:0.01 Z:0.008
机床重量
kg
60000
龙门宽度
mm
2900
滑枕截面

460×460
机床外形尺寸
mm
8917×6350×5329
电气总容量
KVA
100
数控系统

FIDIA C20





工作台






工作台尺寸
mm
2000×4000
2000×5000
2000×6000
2500×8000
3000×10000
工作台承重
kg/m2
5000
5000
5000
5000
5000
加工范围






龙门宽度
mm
3400
3400
3400
3400
4500
龙门框架最大行程 - X1、X2轴
mm
4300
5300
6300
8200
10500
滑鞍最大行程 - Y轴
mm
2500
2500
2500
2600
3000
滑枕最大行程 - Z轴
mm
1000
1000
1000
1000
1000/1200/1400
主轴端面到工作台面距离






最大
mm
1100
1100
1100
1200
1050/1250/1450
最小
mm
100
100
100
200
50 (100)
主轴






滑枕截面
mm
460×460
500×500
A、C转角

A:+95°,-110° ; C:±200°(或±360°)
A:±110° C:±360°
主轴最高转速
r/min
24000
15000/18000/24000
锥孔

HSK 63A
HSK 63A / HSK 100A
主电机功率
kw
42/55
34(可选21~50)
主轴最大扭矩
Nm
67/87.5
72(可选72~150)
进给






快速移动






X轴
m/min
30
30
30
18
30
Y轴
m/min
30
30
30
18
30
Z轴
m/min
30
30
30
18
30
A，C轴
r/min
10
10
10
10
60
刀库(选项)






形式

直排刀库
链式刀库
直排刀库
直排刀库
链式刀库
刀库容量
把
20或30
20
20或30
20
20或30
定位精度






执行标准ISO8636-1; 2000






X轴
mm
0.020(全长)
0.020(全长)
0.025(全长)
0.03(全长)
0.04(全长)
Y轴
mm
0.02(全长)
0.02(全长)
0.02(全长)
0.02(全长)
0.025(全长)
Z轴
mm
0.010
0.010
0.010
0.010
0.015
A轴

6"
6"
6"
6"
7"
C轴

6"
6"
6"
6"
7"
重复定位精度ISO8636-1; 2000






执行标准






X轴
mm
0.010(全长)
0.010(全长)
0.015(全长)
0.02(全长)
0.025(全长)
Y轴
mm
0.010(全长)
0.010(全长)
0.010(全长)
0.010(全长)
0.02(全长)
Z轴
mm
0.008
0.008
0.008
0.008
0.010
A轴

4"
4"
4"
4"
3"
C轴

4"
4"
4"
4"
3"
机床重量
kg
55000
60000
75000
90000
130000
电气总容量
kVA
100
100
100
100
120
数控系统

FIDIA C20
FIDIA C20
FIDIA C20
FIDIA C20
SIEMENS 840D或
HEIDENHAIN TNC 530



上一个：加工中心武汉华中

下一个：加工中心南京一机
  • 服务热线：0553-3882873
  • 联系邮箱：whzfkj88@163.com
  • 公司传真：0553-3842791
  • 公司网址：www.whzhongfang.com
  • 邮政编码：241000
  • 公司地址：安徽省芜湖市镜湖区黄山中路镜街金鼎大厦1405
芜湖中方科教设备有限公司
扫描右侧二维码
+ 关注我们
实时关注服务动态

© 版权所有：芜湖中方科教设备有限公司    技术支持：辰光网络   辰光云统计平台
